W Citroënie C4 awaria świateł mijania bardzo często sprowadza się do prostego sprawdzenia bezpiecznika, ale tylko wtedy, gdy trafisz we właściwą skrzynkę i właściwą generację auta. W praktyce liczy się nie tylko numer elementu, lecz także to, czy masz wersję z halogenami, czy z nowszymi reflektorami sterowanymi bardziej modułowo. Poniżej pokazuję, gdzie szukać obwodu, jakie bezpieczniki odpowiadają za lewą i prawą stronę oraz jak odróżnić zwykły przepalony bezpiecznik od usterki lampy albo instalacji.
Najważniejsze rzeczy do sprawdzenia, zanim zaczniesz wymieniać części
- W większości C4 z halogenami bezpieczniki świateł mijania są w komorze silnika, zwykle przy akumulatorze.
- W C4 II najczęściej odpowiadają za nie F27 i F28 po 5 A, osobno dla lewej i prawej lampy.
- W starszych C4 spotyka się F17 i F18, zwykle po 15 A.
- Jeśli bezpiecznik przepala się ponownie, problemem bywa zwarcie, wilgoć w lampie albo uszkodzony przewód.
- Nie zastępuj bezpiecznika mocniejszym amperażem, bo to tylko maskuje usterkę.
Gdzie w C4 szukać obwodu świateł mijania

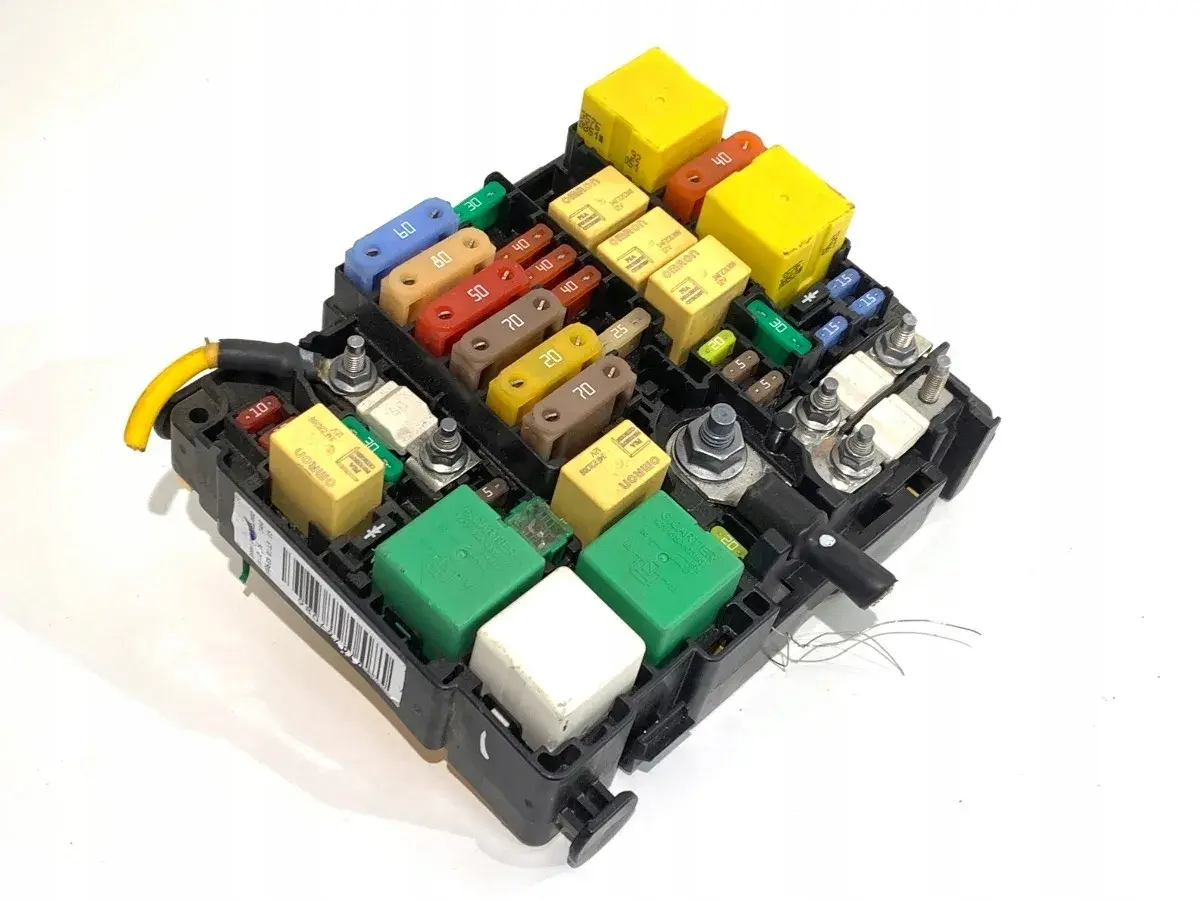

Ja zaczynam od komory silnika, bo w C4 z klasycznymi reflektorami to właśnie tam najczęściej siedzi zabezpieczenie świateł mijania. Chodzi o BSM, czyli skrzynkę bezpieczników i przekaźników w komorze silnika, zwykle umieszczoną przy akumulatorze albo tuż obok niego. To ważne, bo wielu kierowców najpierw zagląda do skrzynki w kabinie, a tam akurat tego obwodu w ogóle nie ma.
Jeżeli auto ma jedną niesprawną stronę, szukam bezpiecznika tej konkretnej lampy. Jeśli nie świecą obie strony, sprawa jest bardziej złożona i od razu myślę nie tylko o bezpieczniku, ale też o zasilaniu wspólnym, przełączniku świateł albo module sterującym. Właśnie dlatego samo patrzenie na „jakąś spaloną wkładkę” rzadko wystarcza.
Najprostsza zasada brzmi tak: najpierw lokalizacja skrzynki, potem numer bezpiecznika, dopiero na końcu wymiana. To oszczędza czas i zmniejsza ryzyko, że wymienisz dobry element albo sięgniesz po bezpiecznik z innego układu. Następny krok to dopasowanie numeru do konkretnej generacji C4.
Który bezpiecznik odpowiada za lewą i prawą stronę
Najwięcej zamieszania robi różnica między generacjami. W praktyce nie ma jednego numeru dla każdego C4, dlatego przed wymianą zawsze porównuję układ z rocznikiem auta i opisem na pokrywie skrzynki. Jeśli masz C4 Picasso, Grand Picasso albo SpaceTourer, nie kopiuj numerów w ciemno, bo tam układ potrafi wyglądać inaczej.
| Generacja C4 | Orientacyjne lata | Lokalizacja | Lewa lampa | Prawa lampa | Uwagi praktyczne |
|---|---|---|---|---|---|
| C4 I | ok. 2004-2010 | Komora silnika, zwykle przy akumulatorze | F17, zwykle 15 A | F18, zwykle 15 A | W starszych wersjach to najczęściej pierwszy trop przy braku mijania. |
| C4 II | 2011-2018 | Komora silnika, przy akumulatorze | F27, 5 A | F28, 5 A | Obwody są oddzielne dla lewej i prawej strony. |
| C4 / ë-C4 | od 2020 | Zależnie od wersji wyposażenia | Zależnie od VIN | Zależnie od VIN | W wersjach LED nie zakładaj prostego, jednego schematu dla wszystkich aut. |
Właśnie dlatego pierwszy filtr, jaki stosuję, to rocznik i typ reflektora. Sam kolor bezpiecznika nie wystarcza, bo w C4 można trafić zarówno na małe 5-amperowe wkładki, jak i na większe 15-amperowe zabezpieczenia. Jeśli ktoś podmienia auto „na oko” według podobnego modelu, bardzo łatwo zaczyna szukać nie tam, gdzie trzeba.
Ważna praktyczna uwaga: jeżeli masz auto z żarówkami halogenowymi, pojedyncza awaria jednej strony zwykle oznacza osobny bezpiecznik albo lokalny problem z samą lampą. Gdy mijania gasną całkowicie, wtedy myślę o czymś więcej niż tylko spalona wkładka. To dobry moment, żeby przejść od numeru bezpiecznika do bezpiecznej kontroli krok po kroku.
Jak sprawdzić bezpiecznik bez zgadywania
Tu nie potrzeba żadnej filozofii, tylko porządnej kolejności. Ja robię to zawsze tak samo, bo skraca diagnostykę i nie psuje sprawnych elementów.
- Wyłącz zapłon i światła, a najlepiej odczekaj chwilę, aż elektronika auta „zasypia”.
- Otwórz komorę silnika i znajdź BSM przy akumulatorze.
- Sprawdź opis na pokrywie skrzynki i odszukaj bezpiecznik lewej albo prawej strony.
- Wyjmij wkładkę i obejrzyj metalowy mostek w środku. Jeśli jest przerwany, bezpiecznik jest spalony.
- Jeśli wygląd nie wystarcza, użyj multimetru, czyli prostego miernika ciągłości obwodu. To najszybszy sposób, żeby nie pomylić się przy częściowo uszkodzonej wkładce.
- Załóż bezpiecznik o identycznym amperażu i tym samym typie. Nie montuj mocniejszego tylko po to, żeby „przetrzymał”.
Jeżeli nowy bezpiecznik pali się od razu, nie ma sensu wkładać kolejnego o wyższej wartości. To prawie zawsze oznacza zwarcie, problem z przewodem, złączem lampy albo wilgoć w reflektorze. Wtedy warto przejść do drugiego etapu i sprawdzić, co jeszcze może wyłączyć mijania.
Co zwykle myli kierowców przy tej usterce
Najczęstszy błąd jest banalny: kierowca zakłada, że jeśli nie świeci mijanie, winny musi być bezpiecznik. W rzeczywistości w halogenowych C4 dużo częściej przepala się sama żarówka albo pojawia się problem na kostce lampy. Bezpiecznik jest ważny, ale nie powinien być jedynym podejrzanym.
| Objaw | Najczęstszy trop | Co sprawdzić najpierw |
|---|---|---|
| Nie świeci jedna strona | Żarówka, styk, bezpiecznik tej lampy | Wkładkę, kostkę lampy, masę przy reflektorze |
| Nie świecą obie strony | Zasilanie wspólne, przełącznik, moduł BSM | Stan bezpieczników, sygnał z manetki, błędy w sterowaniu |
| Bezpiecznik przepala się ponownie | Zwarcie, przetarty przewód, zalanie | Wiązkę przy lampie, okolice akumulatora i złącza |
| Kontrolka działa, ale światło nie świeci | Żarówka, oprawa, sterownik lampy | Samo źródło światła i jego połączenie z instalacją |
Warto też pamiętać o jednej rzeczy, którą często pomija się w pośpiechu: przy LED-ach i bardziej rozbudowanym sterowaniu nie każda awaria kończy się prostą wymianą bezpiecznika. Jeśli masz nowsze C4 z bardziej zintegrowanymi reflektorami, elektronika potrafi wyłączyć lampę z powodu błędu modułu, a nie samego przepalenia wkładki. Dlatego przy powtarzającej się usterce patrzę szerzej niż tylko na jedną skrzynkę.
Co jeszcze może wyłączyć mijania w Citroënie C4
Jeżeli bezpiecznik jest dobry, a światła nadal nie działają, przechodzę do rzeczy, które w praktyce psują się równie często. Najbardziej podejrzane są połączenia przy lampie, masa nadwozia, wilgoć po uszkodzeniu uszczelnienia i przetarte przewody przy froncie auta. W starszych egzemplarzach dochodzi jeszcze zużycie elementów samego modułu BSM.
- Spalona żarówka lub uszkodzone źródło światła w lampie.
- Zaśniedziała kostka albo luźne złącze przy reflektorze.
- Przerwany przewód w wiązce, szczególnie po naprawach blacharskich.
- Wilgoć w reflektorze, która robi zwarcie albo podnosi oporność styku.
- Błąd sterownika świateł lub samego BSM, czyli modułu pod maską.
Jeśli problem wraca po deszczu albo po kilku dniach jazdy, nie traktuję tego jako przypadek. To zwykle oznacza, że gdzieś jest nieszczelność albo słaby styk, który pod obciążeniem i wilgocią zaczyna się ujawniać. W takiej sytuacji sama wymiana bezpiecznika daje tylko krótką poprawę.
W praktyce najlepiej sprawdza się prosta zasada: najpierw właściwy numer bezpiecznika, potem kontrola lampy i wiązki, a dopiero na końcu podejrzenie sterownika. Dzięki temu nie przepalasz czasu i pieniędzy na części, które niczego nie rozwiązują. Przy C4 to szczególnie ważne, bo układ potrafi różnić się między rocznikami bardziej, niż sugeruje nazwa modelu.
Jak zamknąć temat bez wracania do tej samej awarii
Jeżeli chcesz mieć spokój na dłużej, trzy rzeczy robią największą różnicę: właściwy amperaż, porządny kontakt w złączu i brak prowizorek. Ja zawsze polecam trzymać w aucie dwa zapasowe bezpieczniki o tych samych wartościach, które rzeczywiście ma dana wersja C4, a nie „jakieś pasujące”. To drobiazg, który potrafi uratować wieczorną jazdę.
Druga sprawa to regularne patrzenie na reflektory od środka i od zewnątrz. Jeśli w lampie zbiera się para, jeśli kostka jest zielona od nalotu albo przewód wygląda na spłaszczony, awaria wróci prędzej czy później. Wtedy nie warto czekać, aż bezpiecznik znowu zadziała jak bezpiecznik i po prostu odetnie obwód.
Jeżeli masz C4 z halogenami, ta usterka zwykle kończy się na bezpieczniku albo żarówce. W wersjach LED i przy powtarzającym się przepalaniu wkładki trzeba już myśleć o diagnostyce instalacji, a nie o kolejnej szybkiej podmianie. Najrozsądniej zacząć od numeru z pokrywy skrzynki, bo to właśnie on prowadzi do właściwej odpowiedzi.
