Bezpieczniki świateł w Dodge Caliber - gdzie szukać i co sprawdzić?

Układ oświetlenia w Dodge Caliber potrafi zaskoczyć, bo część funkcji nie jest rozbita na oczywiste, osobne bezpieczniki przy każdej lampie. W praktyce liczy się przede wszystkim to, gdzie jest moduł IPM pod maską, które pozycje odpowiadają za oświetlenie wnętrza i spryskiwacze reflektorów oraz kiedy problem leży już w żarówce, oprawce albo sterowaniu. Poniżej zebrałem to w formie, która pozwala szybko zawęzić usterkę i nie tracić czasu na przypadkowe wymiany.

Gdzie w Calibrze szuka się bezpieczników od świateł

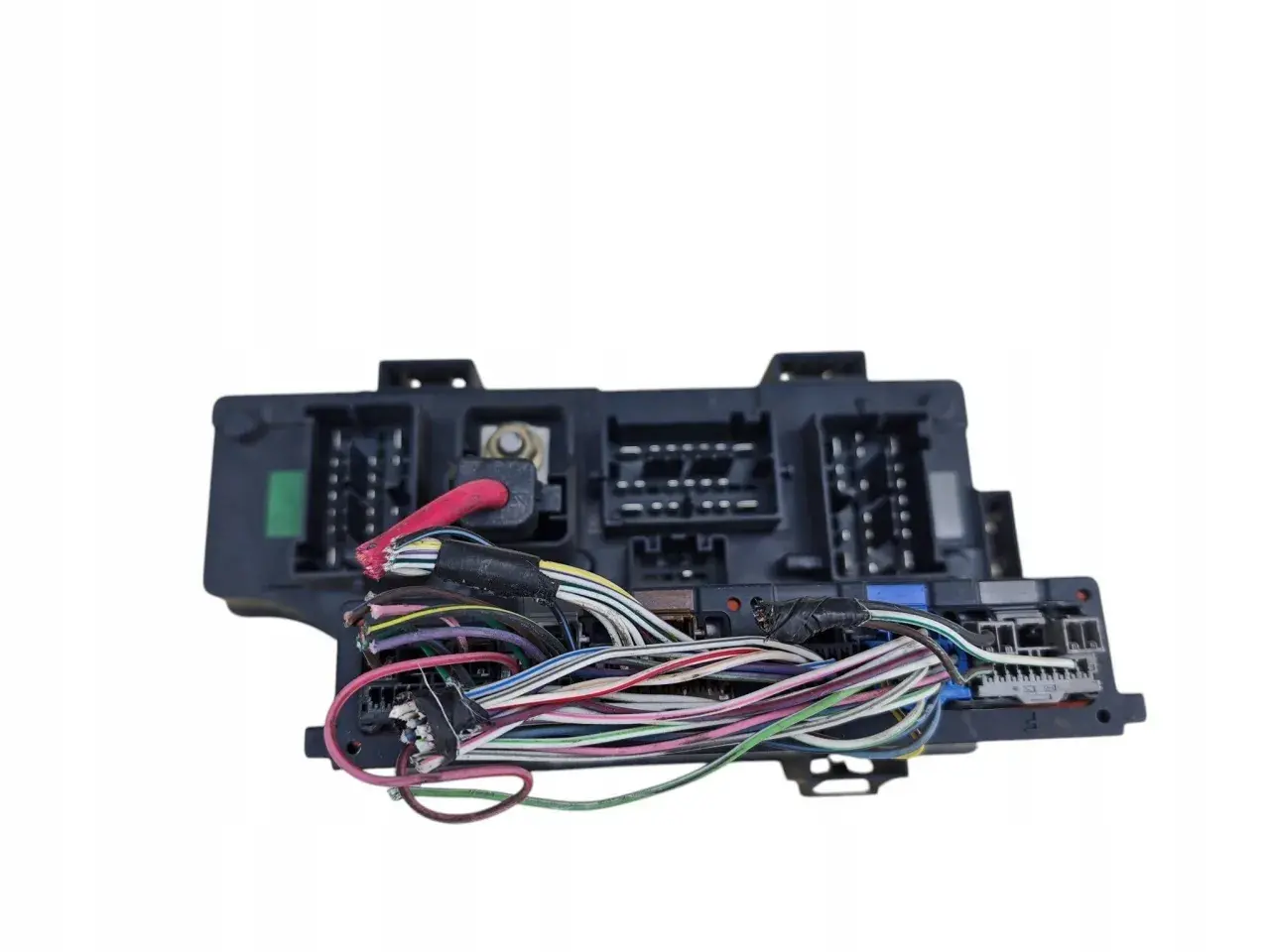

W tym modelu zaczynam od komory silnika. Integrated Power Module, czyli główna skrzynka bezpieczników i przekaźników, znajduje się przy obudowie filtra powietrza. To właśnie tam kryje się większość obwodów, które mają związek z oświetleniem, więc szukanie pod deską rozdzielczą zwykle nie jest pierwszym krokiem.

Po zdjęciu pokrywy IPM nie zgaduję, tylko czytam opis na jej wewnętrznej stronie. To ważne, bo w Calibrze identyfikacja bezpieczników zależy od rocznika i wyposażenia, a niektóre obwody są opisane funkcją, nie nazwą konkretnej lampy. Ja właśnie od tego zaczynam diagnostykę, bo oszczędza to najwięcej czasu.

Warto też mieć z tyłu głowy, że ten samochód ma układ elektryczny bardziej zintegrowany niż starsze konstrukcje. Dlatego brak prostego opisu „low beam fuse” nie oznacza od razu, że czegoś brakuje w aucie. Często problem trzeba czytać szerzej, razem z modułem IPM/TIPM i samą wiązką. Do tego za moment wrócę, bo to kluczowe przy ocenie, czy winny jest bezpiecznik, czy już coś dalej w obwodzie.

Które bezpieczniki mają związek z oświetleniem

Najważniejsze jest to, że w Dodge Caliber lista bezpieczników od świateł nie wygląda tak, jak oczekiwałby ktoś przyzwyczajony do starszych aut. W tabeli IPM nie ma zwykle jednego, prostego bezpiecznika opisanego wprost jako reflektory mijania albo drogowe. Są za to pozycje związane z oświetleniem wnętrza, lampą sufitową i sterowaniem dodatkowymi elementami układu.

Ta tabela pokazuje najważniejszą rzecz: Caliber nie prowadzi diagnostyki świateł w tak prosty sposób, jak auta z osobnym bezpiecznikiem na każdą lampę. Dlatego, jeśli pada światło mijania albo drogowe, nie ograniczam się do jednego numeru z opisem „headlight”, tylko sprawdzam też logikę modułu, oprawkę i samą żarówkę. To często oszczędza niepotrzebnych wymian.

W praktyce szczególnie łatwo pomylić bezpiecznik od spryskiwaczy reflektorów z bezpiecznikiem samego reflektora. To nie to samo. Jeśli chodzi o światła, opis na pokrywie IPM jest ważniejszy niż intuicja, bo nazwy obwodów są tu bardziej techniczne niż użytkowe. Następny krok to już zwykła, porządna kontrola bezpiecznika.

Jak sprawdzić bezpiecznik bez zgadywania

Jeśli mam w ręku Calibra z usterką oświetlenia, robię to w tej kolejności:

1. Wyłączam zapłon i wyjmuję kluczyk.
2. Otwieram pokrywę IPM i porównuję opis na etykiecie z rocznikiem auta.
3. Wyjmuję podejrzany bezpiecznik szczypcami z pudełka lub małym chwytakiem.
4. Oglądam mostek wewnątrz bezpiecznika i szukam przepalenia albo przebarwień.
5. Jeśli mam multimetr, sprawdzam ciągłość zamiast zgadywać po samym wyglądzie.
6. Wkładam dokładnie taki sam amperaż, bez „awaryjnego” podbijania wartości.

To ostatnie jest ważne. 10 A nie zastępuję 15 A tylko dlatego, że taki akurat mam pod ręką. Jeśli bezpiecznik od razu znów się przepala, problem nie leży w nim, tylko w obwodzie. Najczęściej chodzi o zwarcie, uszkodzony przewód albo oprawkę, która robi problem pod obciążeniem.

Przy oświetleniu warto też patrzeć szerzej niż na sam wkład. Zaśniedziałe styki, luźne złącze i korozja w oprawce potrafią zachowywać się jak klasyczny „spalony bezpiecznik”, choć sama wkładka jest dobra. W takich sytuacjach test miernikiem jest znacznie pewniejszy niż szybkie oględziny pod światło.

Gdy bezpiecznik jest cały, a światło nadal nie działa

To jest moment, w którym wiele osób wymienia po kolei kolejne bezpieczniki i dalej stoi w miejscu. Ja wolę od razu rozdzielić objawy, bo inny jest trop przy jednej martwej żarówce, a inny przy całym pasie oświetlenia. Poniżej najprostsza mapa diagnostyczna.

Jeżeli padło jedno światło, a drugie działa normalnie, bardzo często kończy się na banalnym elemencie: żarówce albo kostce. Jeśli jednak zgasła cała para albo cała funkcja, na przykład mijania czy podświetlenie wnętrza, wtedy rośnie znaczenie IPM i samego sterowania. I właśnie w tym miejscu najłatwiej popełnić kosztowny skrót myślowy.

Najczęstsze błędy przy szukaniu usterki

Przy Calibrze widzę zwykle te same pomyłki. Nie są efektowne, ale potrafią zabrać godzinę albo dwie i dać fałszywe poczucie, że „wszystko już sprawdzone”.

• Sprawdzanie tylko jednej skrzynki i pomijanie IPM pod maską.
• Wkładanie bezpiecznika o większym amperażu „na próbę”.
• Ignorowanie oprawki i styków, choć to one często powodują przerwę w obwodzie.
• Zakładanie, że dwie żarówki padły jednocześnie, kiedy problem leży po stronie sterowania.
• Pomijanie modułu, gdy bezpiecznik jest cały, a kilka świateł zachowuje się nielogicznie.

Ja zawsze powtarzam jedno: bezpiecznik jest tylko zabezpieczeniem, nie odpowiedzią na wszystko. Jeśli pada ponownie, trzeba szukać przyczyny, a nie tylko wymieniać wkładkę. To szczególnie ważne w autach z bardziej zintegrowaną elektryką, gdzie jeden błąd może odbijać się na kilku funkcjach naraz.

W praktyce nie chodzi więc o „magiczny numer”, ale o logiczną diagnostykę: najpierw lokalizacja IPM, potem właściwy obwód, potem żarówka i złącza, a dopiero na końcu moduł. Taki porządek oszczędza czas i zwykle prowadzi do prawdziwej przyczyny szybciej niż przypadkowe podmiany części.

Co sprawdzić od razu, zanim uznasz sprawę za poważną

Jeśli miałbym zostawić jedną krótką listę do szybkiego użycia, wyglądałaby tak: zajrzyj do pokrywy IPM, porównaj opis bezpiecznika z rocznikiem auta, sprawdź żarówkę i oprawkę, a dopiero potem miernik i wiązkę. W większości przypadków to wystarcza, żeby rozróżnić prostą awarię od problemu modułu.

Jeżeli bezpiecznik przepala się ponownie albo kilka świateł przestaje działać naraz, nie brnąłbym dalej „na oko”. Wtedy sens ma już dokładniejsza diagnostyka przewodów, złączy i sterowania w IPM/TIPM, bo właśnie tam najczęściej ukrywa się właściwy problem. To podejście jest rozsądniejsze niż wymiana kolejnych bezpieczników bez efektu.

W Dodge Caliber oświetlenie da się ogarnąć bez zgadywania, o ile zacznie się od właściwego miejsca. Główna skrzynka jest pod maską, a związek konkretnego bezpiecznika z lampą trzeba czytać po opisie na IPM, nie po intuicji. Jeśli podejdziesz do tego metodycznie, szybko odróżnisz drobiazg od usterki, która naprawdę wymaga już elektryka.
